316L不銹鋼電磁閥結構設計
更新時間：2025-4-7 信息來源：316L不銹鋼電磁閥結構設計
一、產品定位
316L電磁閥是為較高潔凈度工況設計的電磁閥，采用ASTM 316L低碳不銹鋼材質，通過特殊結構設計和表面處理工藝，符合工程、食品飲料等行業對無菌環境的要求。
二、主要技術
1. 材料與結構
- 閥體材質：ASTM 316L低碳不銹鋼（碳含量≤0.03%）
- 流道設計：全通徑無死角結構，鏡面拋光
- 密封系統：PTFE/EPDM無菌級密封，無硅無塑化劑
2. 衛生設計

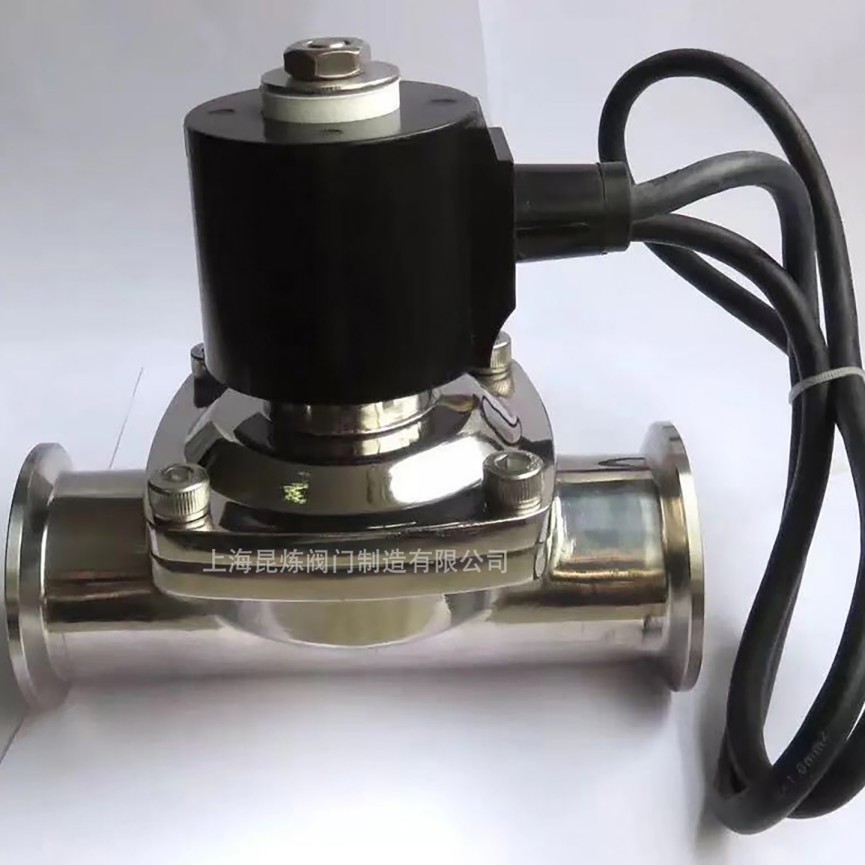

- 連接方式：Tri-clamp快裝卡箍、DIN/SMS螺紋等無菌連接
- 表面處理：電解拋光（EP）或機械拋光（MP）
- 防死腔設計：流道較為光滑，流體阻力小
3. 滅菌性能
- CIP/SIP兼容：耐受132℃蒸汽滅菌
- 耐化學性：可耐受酸堿（pH1-14）及有機溶劑清洗
- 排水設計：閥體傾斜排凈結構
三、典型應用
| 應用領域 |
技術要求 |
解決方案 |
| 生物范疇 |
無菌保障、無析出物 |
EP級拋光+完整性測試 |
| 疫苗生產 |
可驗證性、無死腔 |
帶取樣閥的定制型號 |
| 食品飲料 |
衛生認證、耐腐蝕 |
EHEDG型號 |
| 醫療器械 |
生物相容性 |
USP Class VI材料 |
四、選型指南
- 確認工藝需求：CIP/SIP參數、滅菌頻率
- 選擇連接方式：Tri-clamp、DIN（食品）等
- 確定表面等級
Ra≤0.5μm（注射用水系統）
生物反應器
細胞培養級潔凈度
帶蒸汽屏障設計
四、選型指南
- 確認工藝需求：CIP/SIP參數、滅菌頻率
- 選擇連接方式：Tri-clamp、DIN（食品）等
- 確定表面等級：EP（電解拋光）或MP（機械拋光）
五、安裝規范
安裝要點
- 安裝前需進行鈍化處理（推薦酸鈍化）
- Tri-clamp安裝扭矩控制在10-15N·m
- 流向標記需與工藝方向一致
維護要求
- 每次CIP后檢查密封圈狀態
- 建議每年進行完整性測試
- 備件需采用原廠無菌包裝
六、常見問題解答
Q1：如何驗證電磁閥的抗菌性能？
A：標準驗證方法：
- 細菌測試（ASTM F838）
- 表面接觸培養（TSA培養基）
- 沖洗水微粒檢測（USP<788>）
Q2：頻繁SIP導致密封件老化怎么辦？
A：解決方案：
- 選用FFKM材質密封件（耐150℃）
- 降低滅菌溫度至121℃
- 采用帶冷卻水套的閥體設計
Q3：電解拋光與機械拋光的區別？
A：關鍵對比：
| 項目 |
電解拋光（EP） |
機械拋光（MP） |
| 表面粗糙度 |
Ra≤0.3μm |
Ra≤0.8μm |
| 耐腐蝕性 |
提升 |
基礎水平 |
| 成本 |
較高 |
經濟型 |
Q4：如何避免生物膜形成？
A：預防措施：
- 選擇無垢設計的閥體結構
- 系統保持正壓（≥0.2Bar）
- 每周執行堿洗（0.1M NaOH）
