959210378GFQ-2全天候呼吸閥是一種應用在液體和油品儲罐上的裝置，其作用是減少罐內液體的蒸發，同時在罐體受到過高壓力或內部產生真空時能起到保護作用。當物料被輸送進儲罐里，罐內的壓力會隨之升高，在達到一定壓力水平，全天候呼吸閥中的正壓盤將會自動打開，使儲罐內部的氣體被釋放出來。反之，當從儲罐中排出物料時，會導致罐內產生負壓，這時全天候呼吸閥中的負壓盤會自動啟動，使空氣被吸入儲罐。這個過程確保了儲罐內外氣體的平衡，以便容易控制物料的流動和儲存。這種閥門的作用在于調整儲罐內的氣壓，以確保儲罐內部的液體能夠方便地流入和流出。它能夠平衡儲罐內部的正壓和負壓，使得液體進出變得順暢。這種機制有助于維持儲罐的穩定性，確保儲存和運輸過程的順利進行。
全天候呼吸閥的設計合理，其結構簡單而實用，使用起來方便。這種閥門是儲罐系統中的一種常見設備，為儲罐提供了氣壓平衡功能，使其能夠順暢地進行液體的進出操作。如果儲罐沒有安裝全天候呼吸閥，那么液體在進出過程中可能會遇到一些阻礙，這可能導致罐體的變形和振動。通常，全天候呼吸閥會與阻火器進行配套使用，兩者相互作用有助于提高儲罐系統的安全性，減少潛在的風險。
全天候呼吸閥性能及特點
全天候呼吸閥的殼體通常采用耐腐蝕性好的不銹鋼、鑄鋼或鋁合金制成。這些材料強度高，耐腐蝕，使閥門在一些較差的環境中也可以長時間有效運行。閥盤采用了耐低溫性能好的四氟材料，具備良好的防凍性能，在寒冷條件下也能正常工作。這種閥門的結構簡單易于檢修，使用起來安全方便，具有通風量大、良好的密封性能。
全天候呼吸閥零部件材料
| 閥體材料 | WCB、304、316 |
| 正壓閥盤材料 | 304、316 |
| 負壓閥盤材料 | 304、316、四氟PTFE |
| 環境溫度℃ | -30~60 |
全天候呼吸閥適用范圍
全天候呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。全天候呼吸閥可與波紋阻火器配套使用。
全天候呼吸閥主要壓力參數
| 等級 | 操作壓力 |
| A級 | +355Pa(36毫米水柱)-295Pa(30毫米柱) |
| B級 | +980Pa(100毫米水柱)-295Pa(30毫米柱) |
| C級 | +1765Pa(180毫米水柱)-295Pa(30毫米柱) |

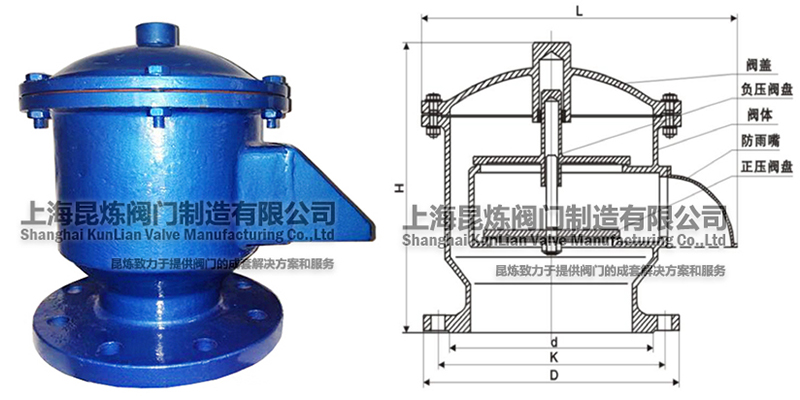

全天候呼吸閥結構圖
全天候呼吸閥主要外形與法蘭連接尺寸（PN1.0Mpa）
| 公稱通徑DN(mm) | 安裝尺寸 | ||||
| L | H | D | K | n-Φ | |
| 25 | 160 | 165 | Φ115 | Φ85 | 4-14 |
| 32 | 180 | 185 | Φ140 | Φ100 | 4-18 |
| 40 | 180 | 190 | Φ150 | Φ110 | 4-18 |
| 50 | 210 | 210 | Φ165 | Φ125 | 4-18 |
| 65 | 240 | 220 | Φ185 | Φ145 | 4-18 |
| 80 | 260 | 240 | Φ200 | Φ160 | 8-18 |
| 100 | 300 | 270 | Φ220 | Φ180 | 8-18 |
| 150 | 370 | 330 | Φ285 | Φ240 | 8-22 |
| 200 | 440 | 370 | Φ340 | Φ295 | 8-22 |
| 250 | 500 | 410 | Φ395 | Φ350 | 12-22 |
| 300 | 580 | 470 | Φ445 | Φ400 | 12-23 |
全天候呼吸閥使用說明
全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了保障。
全天候呼吸閥維護與保養
為了全天候呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應檢修。檢修完畢后，正�？芍匦率褂谩�
獲取GFQ-2-全天候呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
GFQ-2-全天候呼吸閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
