Z644TC氣動雙閘板陶瓷閘閥介紹

介紹 Introduce

概述

Z644TC氣動雙閘板陶瓷閘閥采用結構陶瓷做密封副，耐沖刷、耐磨性好。撐開式雙閘板密封結構，啟閉過程中閘板有自潔功能，閥門關閉時雙向密封，啟閉靈活。根據不同工況可設置吹掃口、自動吹掃系統，適用于干灰、渣漿、物料等介質的輸送，積灰少，無卡澀，維護簡單，使用壽命長。

使用范圍

氣動雙閘板陶瓷閘閥主要運用于火力發電企業的粉煤灰氣力輸送系統中，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。

特點說明 Characteristic Description

本閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等個類有磨損的干粉塵、高硬度的顆粒例如(灰渣水)等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。

公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8Mpa。

本閥門關閉后任何方向全部密封，閥體中間體系用WCB鑄鋼件及無縫鋼管焊接，密封面采用硬密封件。

本閥料口全流通無阻擋物有吹堵裝置，耐磨性能、密封性能好，啟動負荷小卡灰及結灰現象少。

本閥采用增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	中閥體	WCB
2	閥板	工程陶瓷	8	填料	柔性石墨
3	閥座	工程陶瓷	9	填料壓蓋	2Cr13
4	閥桿	2Cr13	10	支架	Q235
5	雙頭螺栓	35CrMoVA	11	氣動裝置	組合件
6	螺母	25

應用規范 Application Specifications

標準

• 設計與制造：GB/T 12224
• 結構長度：廠標
• 法蘭尺寸：JB/T 79.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T12230
• 標志：GB/T 12200

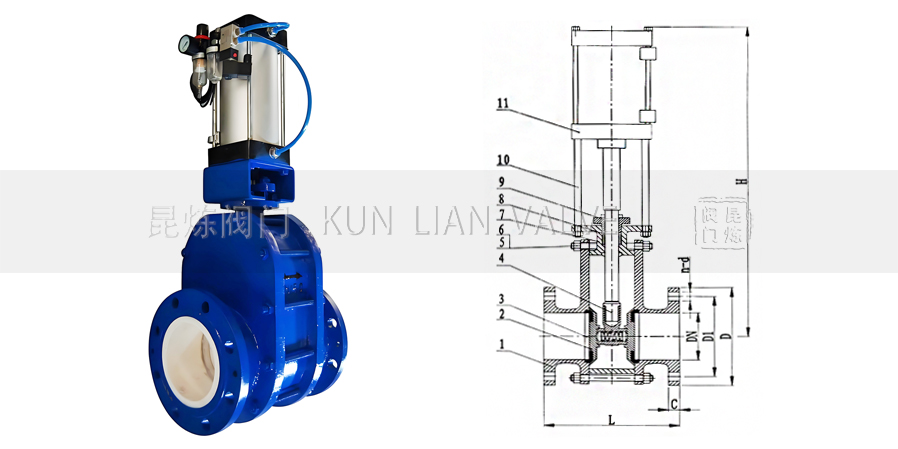

結構圖 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	n-M	Zφd
50	1.0	229	160	125	100	4-M16	4-φ18
65		229	180	145	120	4-M16	4-φ18
80		255	200	160	135	4-M16	8-φ18
100		298	215	180	155	4-M16	8-φ18
125		310	245	210	185	4-M16	8-φ18
150		360	280	240	210	8-M20	8-φ18
200		380	335	295	265	8-M20	8-φ23
250		450	390	350	320	12-M20	12-φ23
300		500	440	400	368	12-M20	12-φ23
350		550	500	460	428	12-M20	12-φ23

獲取Z644TC-氣動雙閘板陶瓷閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Z644TC-氣動雙閘板陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
